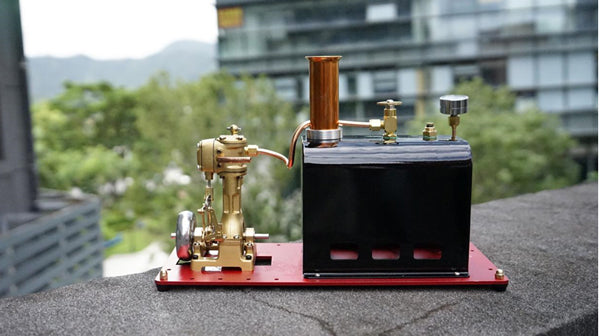

EngineDIY lance le modèle de machine à vapeur et de chaudière RW-BL1K
Envie d'une mini-machine à vapeur classique fonctionnant à la pression de la vapeur ? Nous sommes ravis de vous annoncer le lancement de la machine à vapeur et de sa chaudière RW-BL1K. En assemblant cette mini- machine à vapeur et en la voyant fonctionner, vous découvrirez le fonctionnement des machines à vapeur classiques et leur révolution industrielle.
Origine et contexte de conception de la machine à vapeur RW-BL1K
Nous sommes ravis d'annoncer la sortie prochaine de notre nouveau modèle de machine à vapeur et de chaudière RW-BL1K. Mais avant de poursuivre, comprenons l'importance de ce modèle !
Souvenez-vous de l'époque où les batteries et les moteurs modernes n'existaient pas encore. À cette époque, on a trouvé un moyen astucieux de produire de l'énergie grâce à la pression de la vapeur. Grâce à elle, d'immenses usines textiles ont commencé à filer les vêtements plus rapidement, d'où la révolution industrielle de la vapeur.
De même, les bateaux à vapeur sillonnent les océans et suivent les trains sur les routes reliant les villes. Vous savez, James Watt et George Stephenson, aux XVIIIe et IXe siècles, ont apporté des améliorations majeures aux machines à vapeur. Sans eux, une révolution industrielle d'une telle ampleur n'aurait pas été possible.
Inspiration de conception
La machine à vapeur RW-BL1K s'inspire d'une machine à vapeur du XIXe siècle. Elle est équipée d'une chaudière en cuivre, d'un manomètre, d'une soupape de sécurité et d'une jauge de niveau d'eau qui faisaient fonctionner la plupart des machines de l'époque.
C'est pourquoi nous avons conçu la maquette de machine à vapeur RW-BL1K pour rendre hommage à l'époque des inventions. Les véritables bateaux à vapeur et trains utilisent des mécanismes à soupapes Stephen pour leur permettre d'avancer et de reculer. Vous savez que notre produit est également doté de cette fonctionnalité.
Ainsi, lorsque vous assemblez le kit, l'allumez et le faites fonctionner, vous pouvez littéralement être témoin de l'histoire et de la vision de grands noms comme James Watt et George Stephenson dans la paume de votre main.
Aperçu rapide : Détails techniques de notre modèle de machine à vapeur et de chaudière RW-BL1K
|
Caractéristiques |
Caractéristiques |
Caractéristiques |
Caractéristiques |
Caractéristiques |
Caractéristiques |
|
Modèle |
RW-BL1K |
Vitesse maximale |
3000 tr/min |
Pression de travail |
2 kg/cm² |
|
Matériels |
Laiton + acier inoxydable |
Poids total de l'ensemble |
1,2 kg |
Plage de manomètres |
0–7 bar |
|
Taille de la machine à vapeur |
77 × 58 × 98 mm |
Déplacement |
3 cc (1,5 cc x 2) |
Connecteur fileté |
M7*0,75 |
|
Capacité de la chaudière |
200 ml |
Alésage / Course |
12,2 mm / 12,7 mm |
Taille de bateau appropriée |
50–80 cm |
|
Type de carburant |
50 ml d'alcool |
Pression de la soupape de sécurité |
2,5 à 3 kg |
Âge recommandé |
16+ |
Kit de machine à vapeur RW-BL1K : composants et fonctionnement
Si vous êtes passionné de moteurs ou étudiant, vous vous demandez peut-être comment fonctionne cette machine à vapeur . C'est pourquoi je vais partager avec vous un bref aperçu de son fonctionnement.
Composants du kit de machine à vapeur RW-BL1K
-
Chaudière en cuivre (capacité de 200 ml) : Elle contient de l'eau, la chauffe et produit de la vapeur. Pour plus de sécurité, la soupape de pression de la chaudière en cuivre permet d'évacuer la vapeur en cas de surpression. Elle est également équipée d'un manomètre de sécurité et d'une jauge de niveau d'eau, garantissant ainsi le contrôle de la vapeur et de la pression.
-
Bloc moteur à vapeur : C'est le cœur du moteur, où se trouvent généralement les pistons et les cylindres. Il convertit l'énergie de la vapeur en énergie motrice.
-
Mécanisme de distribution Stephenson : Ce dispositif innovant était déjà utilisé dans les trains et les navires à vapeur. Il régule le sens et la synchronisation du flux de vapeur, permettant ainsi à la machine de fonctionner en marche avant ou arrière.
-
Volant d'inertie : Il s'agit d'un composant en forme de disque qui capte l'énergie de rotation. Fixé sur roulements à billes, il tourne facilement, réduisant ainsi les frottements et fluidifiant le fonctionnement du moteur.
-
Base et châssis : Le modèle est équipé d'une base et d'un châssis robustes, car les pièces doivent être maintenues fermement. Ces structures amortissent également les vibrations des pièces pendant le fonctionnement.
Comment ça marche – De la vapeur au mouvement
Étape 1 : Chauffer la chaudière
Tout d'abord, lors du montage du moteur, versez l'alcool sur le brûleur et allumez-le. Cette étape permet de chauffer l'eau contenue dans la chaudière en cuivre.
Étape 2 : Création de la pression de vapeur
L'eau chauffe d'abord, puis se transforme progressivement en vapeur. Cette vapeur augmente à son tour la pression dans la chaudière. Un manomètre intégré vous permet de vérifier quand la chaudière sera prête à alimenter le moteur.
Étape 3 : La vapeur entre dans le moteur
Grâce à la haute pression, la soupape du bloc moteur peut alors être ouverte et la vapeur peut être évacuée. Le mécanisme de soupape Stephenson contrôle alors l'alimentation en vapeur du piston et, au moment opportun, son entrée.
Étape 4 : Mouvement du piston et du vilebrequin
La vapeur va alors pouvoir pousser les pistons d'avant en arrière. Ce mouvement est ensuite transmis au vilebrequin, qui tourne alors. Le volant d'inertie entre alors en action. Cela maintient le mouvement constant et contribue à maintenir un débit de vapeur constant.
Avec le temps, le niveau d'eau et la quantité de carburant s'épuiseront. Heureusement, vous pouvez surveiller la jauge de niveau d'eau pour savoir quand faire le plein. Ensuite, assurez-vous de bien refroidir le tout, puis remplissez le réservoir et recommencez l'opération.
Avec tous ses composants fonctionnant en synchronisation, le RW-BL1K est plus qu'un modèle ; c'est une machine à vapeur miniature qui illustre comment de vraies machines alimentent le monde.
Matériaux et savoir-faire : la beauté rencontre la durabilité
Très bien ! Vous connaissez maintenant son fonctionnement, mais vous savez que notre modèle allie design artistique et ingénierie de la vapeur. Analysons les raisons de l'impressionnante fonctionnalité et de la durabilité de ce modèle.
i) Corps en laiton et en acier inoxydable
Le corps principal du moteur est composé de pièces en laiton et en acier inoxydable. Ces métaux sont choisis pour leurs excellentes propriétés mécaniques. Par exemple :
Le laiton est un alliage de cuivre et de zinc doté d'excellentes propriétés de conduction thermique et de résistance à la corrosion. De même, l'acier inoxydable est très résistant à la rouille et à l'usure mécanique grâce à sa teneur en chrome.
C'est pourquoi des chemises en acier inoxydable sont ajoutées à l'intérieur des cylindres. Elles améliorent la durabilité en réduisant les frottements et en offrant une protection contre les mouvements répétitifs de chaleur et de pression. L'utilisation conjointe de laiton et d'acier inoxydable garantit que les pièces résisteront aux performances des machines à vapeur et ne se dégraderont pas avec le temps.
ii) Excellence de l'usinage CNC
La technique d'usinage CNC (Commande Numérique par Ordinateur) est également utilisée pour les pièces mobiles du moteur. Lors de l'usinage CNC, un ordinateur contrôle les outils de coupe avec une grande précision. Ainsi, la CNC usine les pièces avec une très grande précision, atteignant parfois une tolérance de 0,01 mm.
Grâce à une telle précision, tous les composants peuvent être assemblés avec précision, avec un minimum d'espaces. Cela garantit une résistance mécanique et une usure minimales lors de fonctionnements plus fluides, prolongeant ainsi la durée de vie et améliorant les performances.
Cela permet également de conserver l’énergie qui pourrait autrement être gaspillée à cause des frottements ou du désalignement, ce qui conduit à un moteur plus souple et plus efficace.
iii) Chaudière en cuivre
Comme la plupart des autres pièces de la machine, la chaudière est un élément clé de la machine. Elle est spécialement conçue en cuivre, un matériau qui favorise la thermodynamique. Grâce à sa conductivité thermique élevée, le cuivre favorise l'absorption et le transfert rapides de la chaleur. Il permet ainsi une conversion de vapeur plus efficace que de nombreux autres métaux.
De plus, la chaudière est fabriquée en combinant usinage CNC moderne et soudage traditionnel. Cette combinaison garantit précision et résistance, permettant à la chambre de pression de supporter en toute sécurité les charges de fonctionnement.
Il contient 200 ml d'eau et la soupape de sécurité est réglée pour se libérer à 2,5-3 kg/cm2, ce qui offre une protection contre une accumulation de pression potentiellement dangereuse tout en permettant à la soupape de se libérer à un seuil sûr et prédéfini.
Contenu de la boîte : tout ce dont vous avez besoin
Voyons ce que vous trouverez en déballant notre mini kit de machine à vapeur.
-
Pièces de machine à vapeur (ensemble)
-
Pièces de chaudière (ensemble)
-
Base (ensemble)
-
Ensemble d'outils
-
Manuel d'instructions
De plus, notre kit de moteur S-Steam est présenté dans un coffret cadeau haut de gamme, idéal pour offrir ou exposer. De plus, aucune pièce supplémentaire n'est nécessaire ; il est prêt à être assemblé et utilisé.
Valeur pédagogique du modèle de machine à vapeur et de chaudière RW-BL1K
Ce produit est bien plus qu'une simple pièce d'exposition : il peut servir de modèle pour illustrer le fonctionnement des machines à vapeur classiques. Il comble ainsi le fossé entre innovation et savoir-faire artisanal.
Parfait pour :
-
Comprendre la mécanique pour les étudiants en ingénierie
-
Passionnés de modèles mécaniques axés sur la fonctionnalité
-
Collectionneurs de machines anciennes et historiques
-
Les enseignants en STEM enseignent l'énergie et le mouvement aux élèves
Résultats d'apprentissage :
-
Intègre des principes importants de la machine à vapeur pour un apprentissage actif
-
Enseigne le mouvement mécanique, l'accumulation de pression énergétique et l'échange d'énergie
-
Fournit les concepts de base de l'assemblage, de l'entretien et de la maintenance mécanique
-
Favorise la curiosité, la pensée critique et l'apprentissage par la pratique
Il ne s’agit donc pas simplement d’un jouet, mais d’un hommage à l’innovation industrielle qui allie harmonieusement science, ingénierie et histoire.
Conclusion
Ainsi, après toute la discussion ci-dessus, nous avons conclu que, que vous soyez un étudiant en ingénierie, un amateur de mécanique, un collectionneur de machines anciennes ou un éducateur en moteurs STEM , ce kit de moteur à vapeur RW-BL1K est idéal pour vous.
Bientôt, nous allons ajouter ce modèle classique à notre gamme de produits premium, alors continuez à visiter notre site Web EngineDIY pour avoir ce modèle à des prix abordables.
